Dávkovací blok DB1
Speciální systém pro jednorázové dávkování chemikálií do tepelných systémů
Specializovaný dávkovací systém pro jednorázové aplikace chemikálií v tepelných zařízeních.
Použití dávkovacího bloku DB1
Jednorázové dávkování chemikálií
Dávkovací blok DB1 se používá pro jednorázové dávkování chemicky neagresivních chemikálií.
Jednorázové
Dávkování dle potřeby
Periodické aplikacePopis dávkovacího bloku DB1
Konstrukce a funkce
Dávkovací blok se standardně sestává z 35 litrového PE barelu s příslušenstvím pro přípravu a aplikaci chemických roztoků.
Sestava a příprava roztoku
- Přívod vody: 1/2″ trubkou přes kulový kohout se přivádí voda do barelu
- Dávkování chemikálie: Uzavíracím hrdlem se vsypávají chemikálie
- Míchání: Soustava armatur umožňuje míchání obsahu nádrže
- Rozpouštění: Rychlejší rozpouštění dávkované chemikálie
- Aplikace: Po rozpuštění je roztok přečerpán do topné soustavy popř. do napájecí nádrže
Umístění a požadavky
Dávkovací blok se umisťuje rovnou na podlahu, v jeho blízkosti by měl být:
Přívod vody
Pro přípravu roztoků
Odpadní kanálek
Pro případné přelití
35L PE barel
Standardní provedení
Kvalitní polyetylenDodávka dávkovacího bloku DB1
Kompletní sestava
Dávkovací blok je dodáván jako kompletní systém připravený k okamžitému nasazení.
Součásti dodávky
- Dávkovací čerpadlo - typ CALPEDA
- PE barel - standardně 35 litrů
- Spojovací potrubí - kompletní potrubní systém
- Ovládací armatury - kohouty, ventily
- Montážní příslušenství - držáky, spojky
- Elektrické příslušenství - kabeláž, spínač
Volitelné velikosti
Užitečný objem dávkovacího bloku:
Standardně
Dodáváno
Na objednání
Větší objem
Na objednání
Velký objem
Možno dodat i jiné objemy dle požadavku zákazníka.
Komplet
Vše v jednom
Připraveno k provozuParametry čerpadla CALPEDA CTM
Technické specifikace čerpadla
| Parametr | Hodnota | Popis |
|---|---|---|
| Typ čerpadla | CALPEDA CTM | Speciální dávkovací čerpadlo |
| Max. teplota vody | 50 °C | Vstupní voda |
| Maximální výkon | 1,5 m³/hod | Průtok čerpadla |
| Napájecí soustava | 220 V / 50 Hz | Elektrické napájení |
| Standardní objem | 35 litrů | Užitečný objem bloku |
| Volitelné objemy | 60 l, 100 l aj. | Na objednání |
Teplotní omezení
Čerpadlo je určeno pro vodu s teplotou do 50°C. Při vyšších teplotách může dojít k poškození čerpadla.
Elektrické napájení
Standardní jednofázové napájení 220V/50Hz. Zásuvka musí být v blízkosti místa instalace.
CALPEDA
Typ CTM

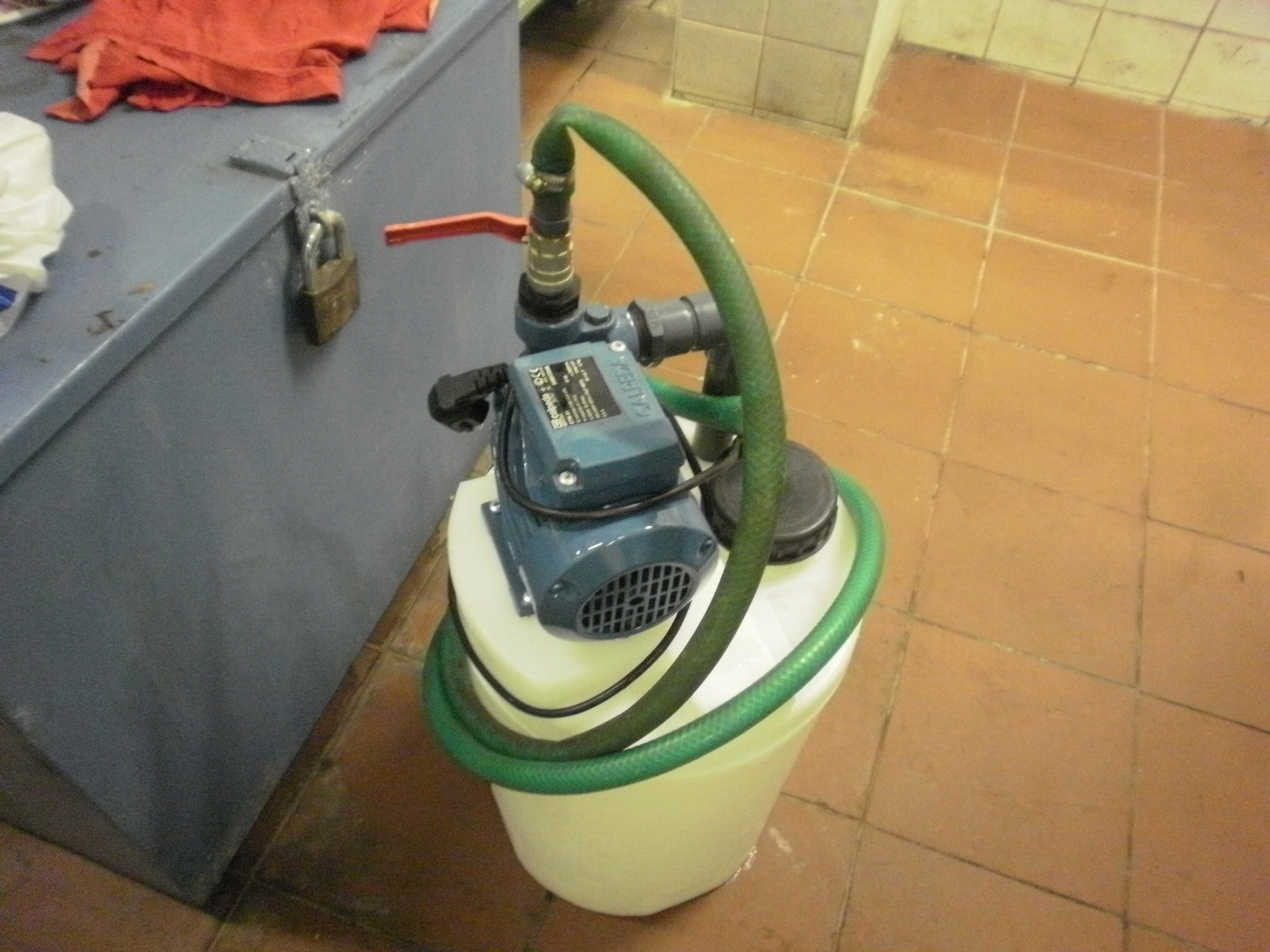

Výkonné čerpadloIlustrativní foto dávkovacího bloku DB1
Dávkovací blok DB1
Ilustrativní fotografie dávkovacího systému DB1
Dávkovací blok DB1 představuje robustní a spolehlivé řešení pro jednorázové aplikace chemikálií v tepelných systémech. Jednoduchá obsluha a kompaktní provedení z něj činí ideální volbu pro menší aplikace a periodické dávkování.
Porovnání: DB1 vs. kontinuální blok
Kdy zvolit DB1 a kdy kontinuální systém
| Parametr | Dávkovací blok DB1 | Kontinuální dávkovací blok |
|---|---|---|
| Typ dávkování | Jednorázové | Kontinuální |
| Typ čerpadla | CALPEDA CTM | AQUA HC |
| Průtok | Vysoký (1,5 m³/h) | Nízký (2-8 l/h) |
| Typické použití | Periodické aplikace | Trvalá ochrana |
| Chemikálie | Siřičitan sodný | Fosforečnan sodný |
| Ovladatelnost | Manuální spouštění | Automatické řízení |
DB1 je vhodný pro:
- Jednorázové aplikace
- Periodické dávkování
- Vysoký průtok
- Manuální řízení
Kontinuální je vhodný pro:
- Trvalou ochranu
- Nízké průtoky
- Automatizaci
- Precizní dávkování
Volba systému
Podle potřeb
Optimální řešení
