Technická specifikace DB1
Podrobné technické parametry dávkovacího bloku DB1
Kompletní technická dokumentace dávkovacího bloku DB1 včetně rozměrů, parametrů a schématu.
Tato stránka obsahuje technickou dokumentaci k produktu. Pro obecné informace o dávkovacím bloku DB1 navštivte stránku
Dávkovací blok DB1.
Technická specifikace DB1
Parametry modelů DB1
Přehled technických parametrů jednotlivých modelů dávkovacího bloku DB1.
| Model | max Q (m³/hod) | L (mm) | D (mm) | DN1 (mm) | DN2 (mm) | DN3 (mm) | DN4 (mm) | Mč (kg) |
|---|---|---|---|---|---|---|---|---|
| DB1 35 | 1,5 | 850 | 320 | 25 | 15 | 15 | 20 | 8,5 |
| DB1 60 | 1,5 | 980 | 400 | 25 | 15 | 15 | 20 | 9,5 |
| DB1 100 | 1,5 | 1000 | 430 | 25 | 15 | 15 | 20 | 10,5 |
Poznámka: Všechny rozměry jsou uvedeny v milimetrech (mm), hmotnost v kilogramech (kg) a průtok v metrech krychlových za hodinu (m³/hod).
Vysvětlivky parametrů
Význam jednotlivých parametrů
| Symbol | Význam | Popis | Jednotka |
|---|---|---|---|
| max Q | Maximální průtok | Maximální výkon čerpadla CALPEDA CTM | m³/hod |
| L | Výška | Celková výška dávkovacího bloku včetně víka | mm |
| D | Průměr | Vnější průměr PE barelu | mm |
| DN1 | Připojení přívodu vody | Průměr připojení pro přívod vody (1/2″ trubka) | mm |
| DN2 | Připojení čerpadla - sání | Průměr sacího potrubí čerpadla | mm |
| DN3 | Připojení čerpadla - výtlak | Průměr výtlačného potrubí čerpadla | mm |
| DN4 | Připojení přepadu/vypouštění | Průměr přepadového nebo vypouštěcího potrubí | mm |
| Mč | Hmotnost čerpadla | Hmotnost samotného čerpadla CALPEDA CTM | kg |
Rozměrové parametry
- L (Výška): Měřeno od podlahy po horní okraj víka
- D (Průměr): Vnější průměr válcového tělesa barelu
- DN (Průměry připojení): Vnitřní průměry připojovacích rozměrů
Provozní parametry
- max Q: Konstantní pro všechny modely
- Hmotnost: Roste s objemem barelu
- Rozměry: Rostou s objemem barelu
Vysvětlivky
Význam symbolů
Podrobný popisVizualizace rozměrů
Srovnání rozměrů jednotlivých modelů
DB1 35
35 litrů
35L
Výška (L): 850 mm
Průměr (D): 320 mm
Hmotnost (Mč): 8,5 kg
DB1 60
60 litrů
60L
Výška (L): 980 mm
Průměr (D): 400 mm
Hmotnost (Mč): 9,5 kg
DB1 100
100 litrů
100L
Výška (L): 1000 mm
Průměr (D): 430 mm
Hmotnost (Mč): 10,5 kg
Trend rozměrů: S rostoucím objemem barelu se zvyšuje jak výška (L), tak průměr (D). Hmotnost čerpadla (Mč) roste pouze mírně, protože čerpadlo zůstává stejné, mění se pouze velikost barelu.
Rozměry
Vizualizace velikostí
Porovnání modelůSchéma dávkovacího bloku DB1
Schématické znázornění DB1

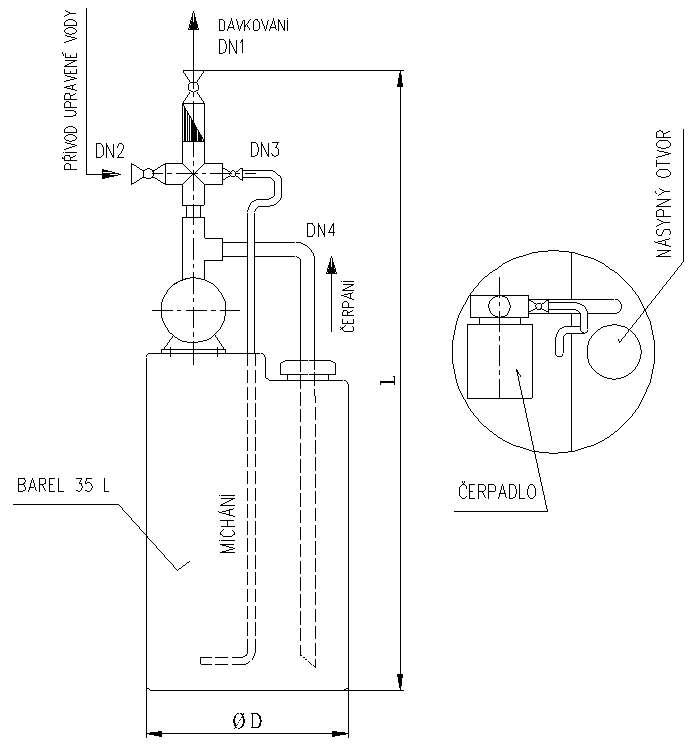

Technické schéma dávkovacího bloku DB1 s vyznačením připojení
Poznámka: Obrázek "schema-DB.jpg" ukazuje technické schéma dávkovacího bloku DB1 s vyznačením všech připojení a rozměrů.
Legenda k schématu
- DN1 (25 mm): Přívod vody do barelu
- DN2 (15 mm): Sací potrubí čerpadla
- DN3 (15 mm): Výtlačné potrubí čerpadla
- DN4 (20 mm): Přepadové/vypouštěcí potrubí
- L: Celková výška bloku
- D: Průměr PE barelu
Další technické informace
Doplňující technické údaje
Materiálové provedení
- Barel: PE (polyetylen) potravinářské kvality
- Potrubí: PVC nebo PP, chemicky odolné
- Armatury: Mosazné nebo plastové
- Čerpadlo: Ocelové a plastové komponenty
Elektrické parametry
- Napájení čerpadla: 220 V / 50 Hz
- Příkon čerpadla: 0,37 kW
- Ochrana: IP54 (pracho-vodotěsné)
- Provozní teplota: -10°C až +40°C
Teplotní parametry
- Max. teplota vody: 50°C
- Provozní teplota okolí: 0-40°C
- Skladovací teplota: -10 až +50°C
Hmotnostní údaje
- Hmotnost čerpadla: viz tabulka
- Hmotnost prázdného: +2-4 kg k Mč
- Hmotnost plného: +35-100 kg k Mč
Dokumentace
Technické podklady
Pro projektantyStažení dokumentace
Technické podklady ke stažení
Pro vaši potřebu nabízíme ke stažení kompletní technickou dokumentaci.
Technický list DB1
PDF dokument s technickými parametry
PDF, 250 KB
Schéma DB1 (vektorové)
Vektorové schéma ve formátu DWG
DWG, 150 KB
Návod k obsluze
Kompletní návod k instalaci a obsluze
PDF, 500 KB
Poznámka: Technická dokumentace je k dispozici na vyžádání. Kontaktujte naše technické oddělení pro získání aktuálních verzí dokumentů.
